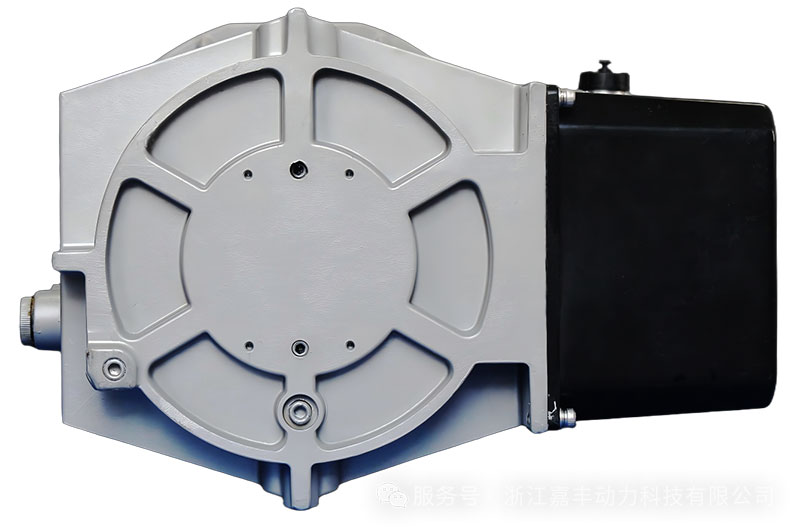

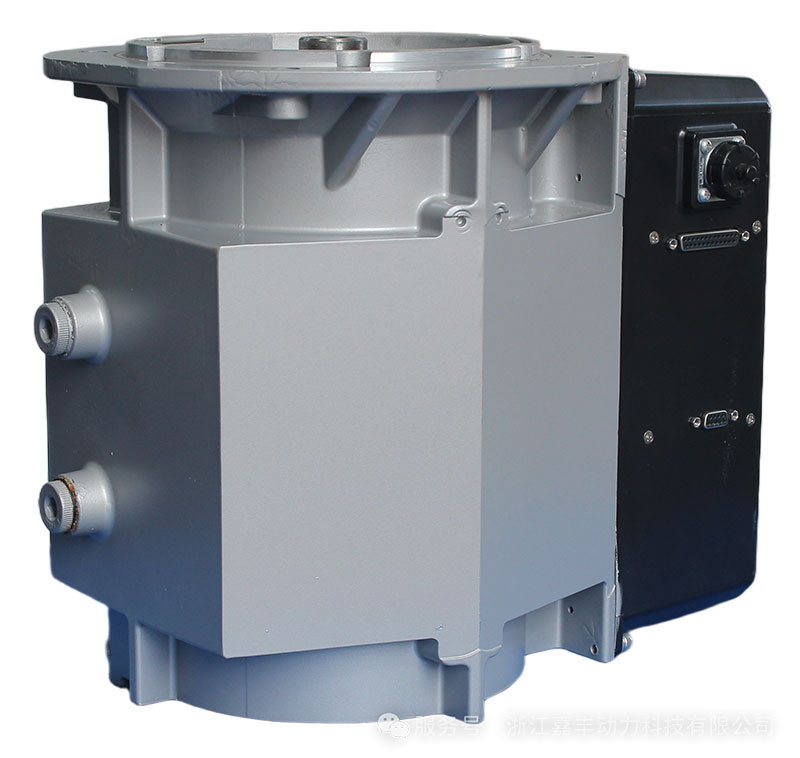

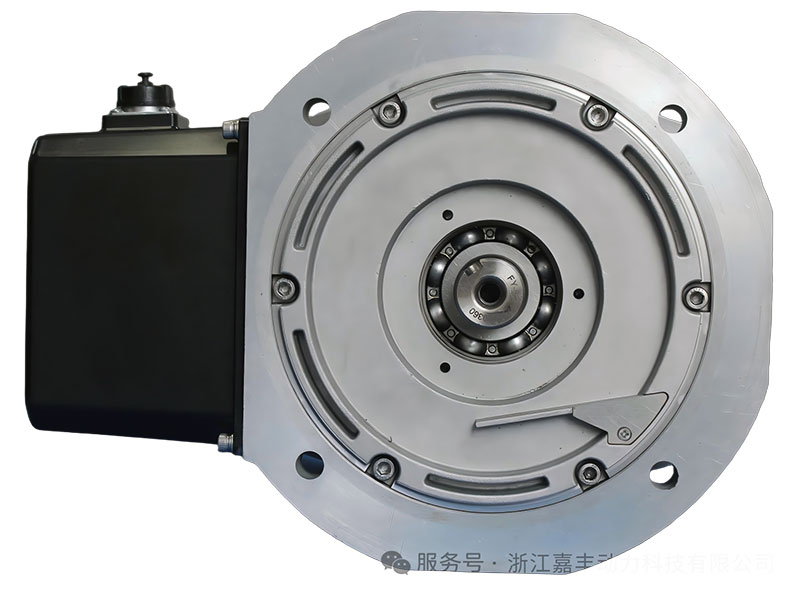

Vollständig gekapselter, wassergekühlter Permanentmagnetmotor mit variabler Frequenz: Eine energiesparende Revolution für extreme Industrieumgebungen

In industriellen Motoranwendungen gibt es seit langem eine Kategorie anspruchsvoller Betriebsumgebungen, in denen herkömmliche Frequenzumrichterlösungen (VFD) Schwierigkeiten haben, effektiv zu funktionieren – geschlossene Werkstätten mit hohen Temperaturen, unterirdische Bergwerke, Anlagen mit hoher Luftfeuchtigkeit und staubige Industriestandorte. Diese Umgebungen leiden oft unter schlechter Wärmeableitung, begrenztem Installationsraum, übermäßigem Staub oder eindringender Feuchtigkeit. Infolgedessen kommt es bei herkömmlichen luftgekühlten Motoren und separaten VFD-Systemen häufig zu Ausfällen, verkürzter Lebensdauer und erhöhten Wartungskosten.

Der vollständig geschlossene wassergekühlte integrierte Permanentmagnetmotor mit variabler Frequenz wurde speziell zur Bewältigung dieser Herausforderungen entwickelt.

Wasserkühlungstechnologie: Von thermischen Einschränkungen bis hin zu deutlich reduziertem Temperaturanstieg

Herkömmliche luftgekühlte Motoren sind zur Wärmeableitung auf Luftzirkulation angewiesen. In geschlossenen Umgebungen oder Umgebungen mit hohen Temperaturen kann die Wärme nicht effektiv abgeführt werden, was zu Überhitzung, Leistungsreduzierung und sogar Motorausfall führt.

Der vollständig geschlossene wassergekühlte integrierte Motor verfügt über ein duales Wasserkühlungsdesign sowohl für den Motor als auch für den Frequenzumrichter. Kühlwasser zirkuliert gleichzeitig durch das Motorstatorgehäuse und die VFD-Leistungsmodule und leitet die Wärme direkt und effizient ab.

Die Vorteile dieses Designs sind erheblich. Bei gleicher Baugröße kann der Motor eine deutlich höhere Leistungsdichte erreichen. Selbst unter Volllast- oder Überlastbedingungen kann das System einen stabilen Niedertemperaturbetrieb aufrechterhalten. Feldtestdaten zeigen, dass der Austausch herkömmlicher luftgekühlter Induktionsmotoren durch wassergekühlte integrierte Motoren den Anstieg der Motoroberflächentemperatur um mehr als 30 % reduzieren kann.

Niedrigere Betriebstemperaturen verbessern nicht nur die Effizienz, sondern verlängern auch die Lebensdauer der Isolierung und reduzieren den Wartungsaufwand.

Vollständig geschlossene Konstruktion: Hervorragender Schutz vor Staub und Feuchtigkeit

Ein weiterer großer Vorteil des vollständig geschlossenen wassergekühlten integrierten Motors ist seine außergewöhnliche Schutzfähigkeit.

Herkömmliche luftgekühlte Motoren benötigen Belüftungsöffnungen für den Luftstrom, sodass Staub, Feuchtigkeit und korrosive Gase in den Motor eindringen können, was das Risiko eines Ausfalls erhöht. Im Gegensatz dazu verfügt der wassergekühlte integrierte Motor über ein vollständig geschlossenes Gehäuse. Die Wärme wird durch interne Kühlkanäle und nicht durch einen externen Luftstrom abgeführt, sodass keine Belüftungsöffnungen erforderlich sind.

Dadurch können problemlos Schutzarten von IP55 oder höher erreicht werden. Interne elektronische Komponenten sind vollständig von rauen Umgebungsbedingungen isoliert.

In Branchen wie der Metallurgie, der Chemiefaserproduktion und dem Untertagebergbau, in denen Feuchtigkeit und Staub besonders hoch sind, verbessert diese Konstruktion die Zuverlässigkeit der Ausrüstung erheblich. Berichten zufolge wurde bei einigen Anwendungen die jährliche Wartungshäufigkeit von fünf Serviceeingriffen pro Jahr auf weniger als einen reduziert, wodurch die Wartungskosten um mehr als die Hälfte gesenkt wurden.

Plug-and-Play-Integration: Fortsetzung der Vorteile eines integrierten Designs

Als fortschrittliches Mitglied der Familie der integrierten Permanentmagnetmotoren mit variabler Frequenz behält die vollständig geschlossene wassergekühlte Version die zentralen Plug-and-Play-Vorteile integrierter Systeme bei.

Der Motor und der Frequenzumrichter sind vor der Auslieferung werkseitig aufeinander abgestimmt und vorkonfiguriert, sodass keine komplexe Inbetriebnahme vor Ort erforderlich ist. Benutzer können einfach die Stromversorgung anschließen und mit dem Betrieb beginnen.

Durch das kompakte integrierte Design ist außerdem kein separater Schaltschrank erforderlich, wodurch der Platzbedarf für die Installation reduziert wird und es sich besonders für Retrofit-Projekte mit begrenztem verfügbaren Platz eignet.

Im Hinblick auf die Energieeffizienz nutzt der Motor Hochleistungs-Seltenerd-Permanentmagnetmaterialien und erreicht die IE5-Ultrahocheffizienzstufe. Im Vergleich zu herkömmlichen Induktionsmotoren kann der Wirkungsgrad um etwa 10 % verbessert werden. In Kombination mit der Drehzahlregelung mit variabler Frequenz können die Gesamtenergieeinsparungen sogar noch größer sein.

Ideale Anwendungen: Entwickelt für anspruchsvolle Industriebedingungen

Vollständig geschlossene, wassergekühlte Permanentmagnetmotoren mit variabler Frequenz eignen sich besonders für die folgenden Umgebungen:

Geschlossene Bereiche mit hoher Temperatur

Beispiele hierfür sind:

In diesen Einrichtungen herrscht in der Regel eine schlechte Luftzirkulation und hohe Umgebungstemperaturen, sodass Luftkühlungslösungen oft unwirksam sind und Wasserkühlung eine zuverlässigere Alternative darstellt.

Umgebungen mit hoher Luftfeuchtigkeit und Staub

Beispiele hierfür sind:

Bei diesen Anwendungen sind hohe Schutzarten von entscheidender Bedeutung. Das vollständig geschlossene Design verhindert, dass Feuchtigkeit und Staub in das Gerät eindringen.

Lärmempfindliche Orte

Beispiele hierfür sind:

Da das Wasserkühlungssystem den Bedarf an Hochgeschwindigkeits-Lüftern überflüssig macht, werden die Betriebsgeräusche erheblich reduziert, was zu einer ruhigeren Arbeitsumgebung führt.

Abschluss

Der vollständig geschlossene, wassergekühlte Permanentmagnetmotor mit variabler Frequenz kombiniert vier Schlüsseltechnologien in einer einzigen integrierten Lösung:

Durch die Integration dieser Technologien in ein System erweitert es die Vorteile von Energiesparlösungen mit variabler Frequenz von sauberen Produktionsanlagen bis hin zu den anspruchsvollsten Industrieumgebungen. Da die Industrie weiterhin nach Energieeffizienz, Zuverlässigkeit und Nachhaltigkeit strebt, stellt diese Technologie einen entscheidenden Schritt in Richtung einer umweltfreundlicheren und effizienteren industriellen Zukunft dar.
