Integrierter Permanentmagnetmotor mit variabler Frequenz: Die Plug-and-Play-Revolution löst die „letzte Meile“ der Energieeffizienz

Daten zeigen, dass fast zwei Drittel des industriellen Stromverbrauchs auf motorbetriebene Systeme wie Pumpen, Lüfter und Kompressoren zurückzuführen sind. Obwohl die Technologie des Frequenzumrichters (VFD) den Energieverbrauch im Durchschnitt um mehr als 25 % senken kann, blieb ihre Akzeptanzrate in den letzten 50 Jahren weit hinter den Erwartungen zurück. Die größte Herausforderung liegt in der Komplexität herkömmlicher separater Motor- und VFD-Systeme. Diese Lösungen erfordern eine professionelle Installation und Inbetriebnahme, spezielle Schaltschränke, separate Elektroräume und längere Produktionsausfallzeiten bei der Nachrüstung, was sie für viele kleine und mittlere Unternehmen sowie veraltete Produktionslinien weniger attraktiv macht.

Integriertes Design: Von „zusammengebauten Komponenten“ zu „Plug-and-Play“

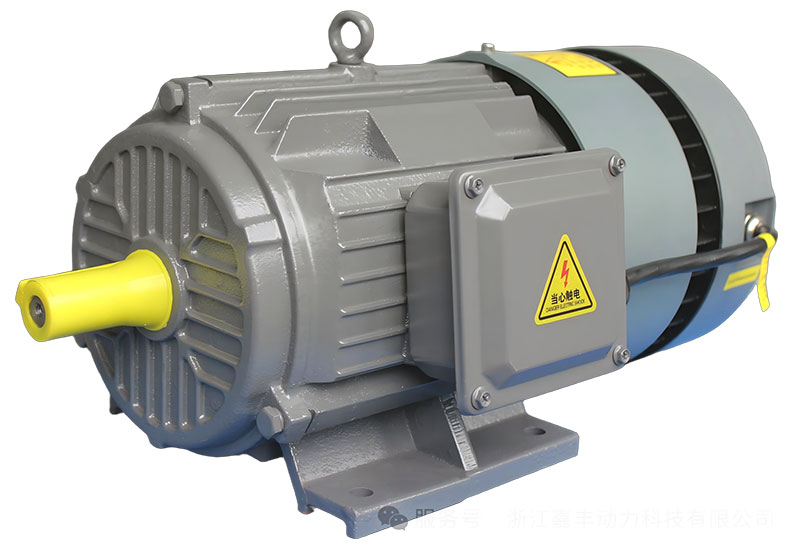

Das Aufkommen von integrierten Permanentmagnetmotoren mit variabler Frequenz hat diese Situation grundlegend verändert. Als technologischer Durchbruch in der Branche vereinen diese integrierten Systeme einen IE5-Permanentmagnetmotor mit ultrahohem Wirkungsgrad und einen Antrieb mit variabler Frequenz in einer einzigen Einheit und beseitigen durch ein vollständig integriertes Design viele der mit herkömmlichen Lösungen verbundenen Hindernisse.

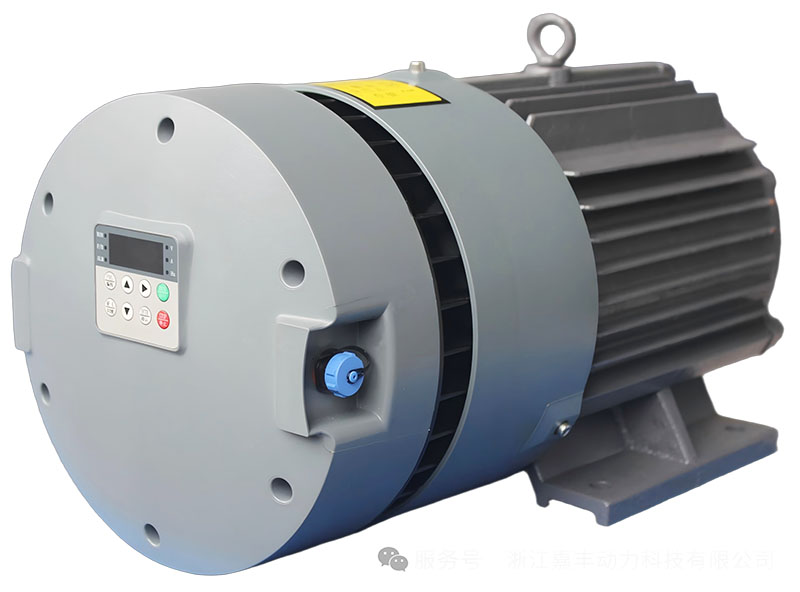

Ihr Hauptvorteil liegt in ihrer Einfachheit. Durch das kompakte axiale Integrationsdesign wird das VFD-Modul direkt am Motorende montiert, sodass kein separater Schaltschrank erforderlich ist und der Platzbedarf für die Installation erheblich reduziert wird. Noch wichtiger ist, dass das System echte Plug-and-Play-Funktionalität bietet. Alle Motor- und Antriebsparameter sind im Werk vorkonfiguriert und kalibriert, sodass keine Inbetriebnahme vor Ort erforderlich ist. In vielen Fällen kann der integrierte Motor sogar die vorhandene Verkabelung eines Motors mit fester Drehzahl wiederverwenden. Für Anwender bedeutet dies, dass die Ausfallzeit durch die Nachrüstung von mehreren Tagen auf nur wenige Stunden reduziert werden kann, wodurch Störungen im Produktionsbetrieb minimiert werden.

Überlegene Energieeffizienz und niedrigere Gesamtbetriebskosten

In puncto Leistung erreichen diese Produkte den Ultra-High-Efficiency-Level IE5, der den höchsten international anerkannten Effizienzstandard darstellt. Im Vergleich zu den weit verbreiteten IE3-Effizienzmotoren können die Energieverluste um mehr als 40 % reduziert werden.

Unter dem Gesichtspunkt der Gesamtbetriebskosten machen die Anschaffungskosten eines Motors in der Regel nur etwa 2 % seiner Lebenszeitkosten aus, während etwa 97 % auf den langfristigen Stromverbrauch zurückzuführen sind. Infolgedessen können die Energieeinsparungen, die durch den Ersatz herkömmlicher Motoren durch integrierte Permanentmagnetmotoren mit variabler Frequenz erzielt werden, die Anfangsinvestition oft innerhalb relativ kurzer Zeit amortisieren.

Beispielsweise kann bei einer typischen 7,5-kW-Kreiselpumpenanwendung eine einzelne Einheit jährlich mehr als 12.000 RMB an Stromkosten einsparen und gleichzeitig die CO2-Emissionen um etwa 14 Tonnen pro Jahr reduzieren.

Um den Anforderungen rauer Industrieumgebungen gerecht zu werden, werden diese integrierten Motoren außerdem üblicherweise mit hochfesten Gusseisengehäusen und hohen Schutzarten (IP55 oder höher) konstruiert. Sie können unter Bedingungen mit hoher Luftfeuchtigkeit und hoher Staubbelastung zuverlässig arbeiten und Umgebungstemperaturen von -20 °C bis +40 °C standhalten. Ihre robuste Konstruktion gewährleistet eine stabile Leistung auch unter harten Einsatzbedingungen.

Auswahlrichtlinien und zukünftige Trends

Trotz ihrer erheblichen Vorteile sind integrierte Permanentmagnetmotoren mit variabler Frequenz nicht für jede Anwendung geeignet. Die richtige Auswahl sollte auf den spezifischen Betriebsanforderungen basieren.

Empfohlene Anwendungen

Diese Motoren sind besonders effektiv für Geräte mit schwankender Last und häufigem Bedarf an Geschwindigkeitsanpassungen, einschließlich:

In solchen Anwendungen führt der Betrieb mit variabler Frequenz typischerweise zu Energieeinsparungen von 20 bis 30 % oder mehr.

Geeignete Anwendungen für herkömmliche Motoren

Herkömmliche Motoren können immer noch die bevorzugte Wahl sein für:

Abschluss

Durch die Kombination einer umfassenden Integration mit einer vereinfachten Installation treiben Permanentmagnet-Integrationsmotoren mit variabler Frequenz eine globale Revolution bei der Nachrüstung bestehender Industrieanlagen im Bereich der Energieeffizienz voran. Sie machen die fortschrittliche Technologie mit variabler Frequenz genauso einfach zu verwenden wie einen herkömmlichen Motor und helfen Unternehmen dabei, Betriebskosten zu senken, die Effizienz zu verbessern und den globalen Übergang zu einer umweltfreundlicheren und nachhaltigeren industriellen Entwicklung zu unterstützen.
